Cada tipo de termoplástico necesita una temperatura y velocidad de soldadura correctas para obtener una unión de calidad sin alterar sus propiedades. Aquí veremos los parámetros ideales para soldar los principales tipos de plásticos utilizados.
Utilización de la soldadura de plásticos para fabricación de piezas y equipos
Plásticos en planchas o tubos son utilizados en diversos segmentos para la construcción de diferentes tipos de equipos, piezas o redes de tuberías, sustituyendo cada vez más el uso de metales debido a su bajo costo, por ser más livianos y fáciles de manipular y por su resistencia al tiempo y a materiales corrosivos.
Los principales plásticos termofusionables utilizados hoy son las planchas de PP (Polipropileno), PE (Polietileno) y PVC (Policloruro de Vinilo), aunque existen muchos otros tipos de materiales.
Para garantizar la calidad de la soldadura del producto fabricado en plástico se deben usar herramientas profesionales como:
- Sopladores de aire caliente manuales
- Extrusoras manuales de soldadura
El uso de cada tipo de equipo puede variar según el espesor de la plancha plástica a soldar, el proyecto o el tipo de pieza.
¿Qué tipo de industria utiliza la soldadura de plásticos para construcción de equipos?
Las herramientas para soldadura de plástico Leister se utilizan en diversos sectores para la construcción de equipos, piezas y tuberías plásticas. Entre los principales segmentos están:
- Industria química: construcción de contenedores y tanques para baños y galvanización.
- Sistemas de ventilación: fabricación de ventiladores y extractores industriales.
- Acuicultura: construcción de tanques para cría de organismos de agua dulce o salada como algas, peces, mariscos, cangrejos o camarones.
- Construcción de barcos en general.
- Sistemas de tratamiento de efluentes y reservorios de agua.
- Industria automotriz: fabricación y reparación de diversos componentes y piezas.
- Tuberías y conexiones.
- Reciclaje y reparación de plásticos: reparación de piezas plásticas dañadas.
¿Cuál es la temperatura ideal para soldar plásticos con herramientas manuales?
Las herramientas manuales se utilizan generalmente para soldadura de planchas plásticas finas, hasta 5 mm de espesor, reparaciones, acabados o instalación de piezas menores en equipos.

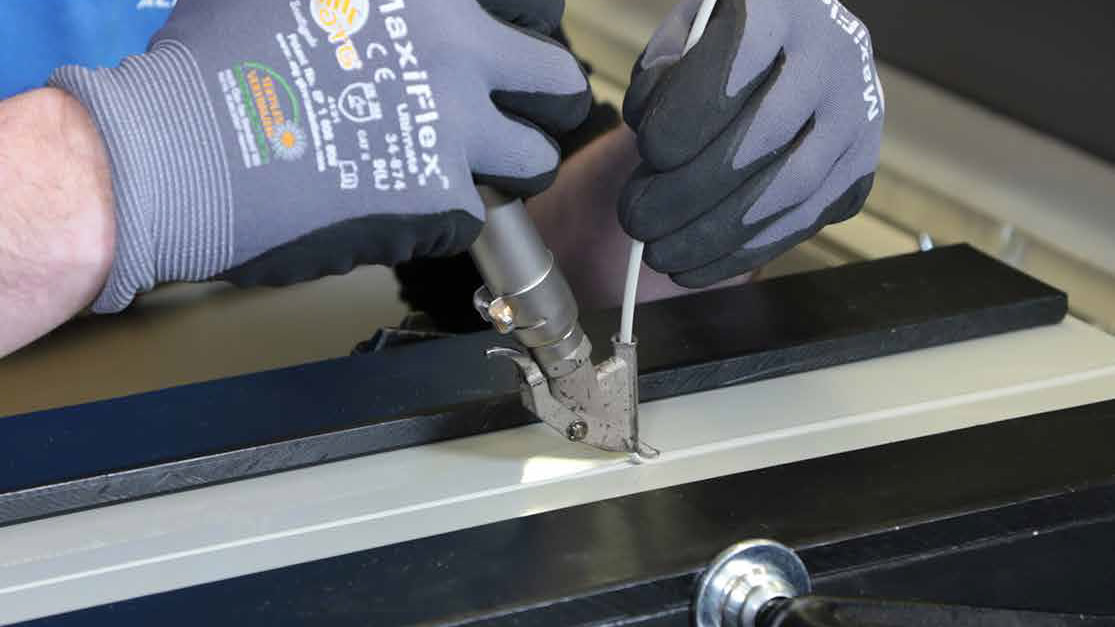

La soldadura puede hacerse mediante la Soldadura Péndulo (SP), donde el cordón de soldadura se sostiene con la mano y se calienta con un soplador de aire caliente durante la aplicación en la plancha plástica, o mediante la Soldadura Rápida (SR), que utiliza una boquilla especial de soldadura rápida acoplada a un soplador como el Leister TRIAC-ST o Leister WELDING-PEN S.
De acuerdo con la norma DVS 2207-3, los parámetros ideales para soldadura manual de plásticos son:
| Tipo de Soldadura |
Material | Temp. aire (°C) |
Flujo (l/min) |
Velocidad (mm/min) |
Presión 3mm (N) |
Presión 4mm (N) |
|---|---|---|---|---|---|---|
| SP | PEAD | 300–320 | 40–50 | 70–90 | 8–10 | 20–25 |
| SP | PP-H, PP-B, PP-R | 305–315 | 40–50 | 60–85 | 8–10 | 20–25 |
| SP | PVC-U | 330–350 | 40–50 | 110–170 | 8–10 | 20–25 |
| SP | PVC-C | 340–360 | 40–50 | 55–85 | 15–20 | 20–25 |
| SP | PVDF | 350–370 | 40–50 | 45–50 | 15–20 | 25–30 |
| SP | ABS | 350 | N/A | N/A | N/A | N/A |
| SP | PC | 350 | N/A | N/A | N/A | N/A |
| SP | PA | 400 | N/A | N/A | N/A | N/A |
| SP | PBT | 350 | N/A | N/A | N/A | N/A |
| SP | PEBD | 270 | N/A | N/A | N/A | N/A |
| SP | PUR | 300 | N/A | N/A | N/A | N/A |
| SP | XENOY PC/PBTB | 350 | N/A | N/A | N/A | N/A |
| SP | PVC-P | 350 | N/A | N/A | N/A | N/A |
| SP | PETG | 200–215 | N/A | N/A | N/A | N/A |
| SR | PEAD | 300–340 | 45–55 | 250–350 | 15–20 | 25–35 |
| SR | PP-H, PP-B, PP-R | 300–340 | 45–55 | 250–350 | 15–20 | 25–35 |
| SR | PVC-U | 350–370 | 45–55 | 250–350 | 15–20 | 25–35 |
| SR | PVC-C | 370–390 | 45–55 | 180–220 | 15–25 | 30–35 |
| SR | PVDF | 365–385 | 45–55 | 200–250 | 15–25 | 30–35 |
| SR | ECTFE | 350–380 | 50–60 | 220–250 | 10–15 | N/A |
| SR | MFA | 395–405 | 50–60 | 60–80 | 10–15 | N/A |
| SR | PFA | 400–410 | 50–60 | 70 | 10–15 | N/A |
Los parámetros indicados pueden variar según la temperatura ambiente y la configuración del material. Siempre deben realizarse pruebas previas de soldadura.
Temperatura ideal para soldar plásticos con Extrusoras Manuales
La Soldadura por Extrusión (SE) se utiliza preferentemente en planchas plásticas de 6 mm o más de espesor. Con extrusoras de soldadura se obtiene menor tiempo de trabajo, mayor calidad y resistencia en la unión, y menor estrés del material en comparación con herramientas manuales.
Entre las principales extrusoras de soldadura Leister están:
- Leister FUSION 1
- Leister FUSION 2
- Leister FUSION 3C
- Leister WELDPLAST S1
- Leister WELDPLAST S2
- Leister WELDPLAST S2 PVC
De acuerdo con la norma DVS 2207-4, los parámetros ideales para soldadura de plásticos con extrusoras manuales son:
| Tipo de Soldadura |
Material | Temp. masa (°C) | Temp. aire (°C) | Volumen de aire (l/min) | Velocidad de soldadura (mm/min) |
|---|---|---|---|---|---|
| SE | PEAD | 210–230 | 210–300 | 300 | 300 |
| SE | PP-H, PP-B, PP-R | 210–240 | 210–300 | 300 | 300 |
| SE | PVC-U | 190–200 | 330–360 | 300 | 300 |
| SE | PVC-HI | 170–180 | 280–240 | 300 | 300 |
| SE | PVC-C | 195–205 | 300–360 | 300 | 300 |
| SE | PVDF | 240–260 | 280–350 | 300 | 300 |
| SE | PA 6 | 280 | 315 | 300 | 300 |
| SE | PC | 270 | 315 | 270 | 300 |
| SE | ABS | 265 | 300 | 150 | 300 |
| SE | PS | 245 | 280 | 300 | 300 |
| SE | PP-EPDM | 200–230 | 200–290 | 300 | 300 |
| SE | PUR | 180 | 260–300 | 300 | 300 |
Los parámetros pueden variar según la temperatura ambiente y el material. Se recomienda siempre realizar pruebas de soldadura.
Observaciones generales
Temperatura del aire medida a 5 mm dentro de la boquilla de salida.
Temperatura de la masa medida con termopar en la salida de extrusión.
Flujo de aire medido a temperatura ambiente.
La velocidad de soldadura en extrusión puede variar con el precalentamiento.
PEAD = PE63, PE80, PE100.
PUR = El cordón de soldadura debe pasar por un presecado.
PA 6, PC, ABS, PS, PP-EPDM, PUR = Parámetros probados en Leister.
ECTFE Soldadura Manual = Uso de nitrógeno recomendado.
